Koji hidraulični lift odgovara vašoj radionici?

Hidraulički lift sustavi koriste principe fluidne snage za postizanje kontroliranog vertikalnog gibanja s multiplikacijom velike sile. Ovo tehničko ispitivanje pokriva osnove inženjeringa, konfiguracije specifične za primjenu i standarde kvalitete proizvodnje koji su bitni za B2B nabavu u automobilskom, industrijskom i logističkom sektoru.

Osnove elektroenergetike fluida

Pascalov princip u mehanizmima za podizanje

Hidraulički sustavi rade na prijenosu tlaka kroz zatvorenu tekućinu. Multiplikacija sile jednaka je omjeru površina klipa, što omogućuje kompaktnim aktuatorima da generiraju značajan kapacitet dizanja. Tlak sustava obično je u rasponu od 15-25 MPa (2,200-3,600 psi) za industrijske primjene.

Hidraulički naspram mehaničkih sustava:

Arhitektura hidrauličkog kruga

Moderna dizala koriste zatvorene središnje sustave osjetljive na opterećenje za energetsku učinkovitost. Klipne pumpe promjenjivog volumena prilagođavaju protok zahtjevima, smanjujući proizvodnju topline i potrošnju energije za 30-40% u usporedbi sa sustavima konstantnog volumena.

Hidraulički lift za automehaničarsku radionicu

Hidraulički lift za autoservis aplikacije zahtijevaju specifične konfiguracije temeljene na izgledu servisnog prostora i zahtjevima za propusnost vozila. Odabir postova određuje pristupačnost i učinkovitost tijeka rada.

Inženjering s dva stupa i s četiri stupa

Dizajni s dva stupa koriste podesive zakretne ruke za pristup bez kotača, zahtijevajući precizno pozicioniranje centra gravitacije vozila. Konfiguracije s četiri stupa podržavaju rad vožnje s integriranim pistama, omogućujući usluge poravnanja kotača.

Specifikacije automobilskog dizala:

Analiza raspodjele opterećenja

Pozicioniranje vozila utječe na opterećenje stupca. Asimetrične konfiguracije ruku postavljaju vozilo 30% unatrag, poboljšavajući razmak od vrata, ali zahtijevaju provjeru da 85% nazivnog kapaciteta nije premašeno ni na jednom stupu.

Prijenosni hidraulički lift za garažu

Prijenosni hidraulički lift za garažu aplikacije rješavaju prostorna ograničenja i fleksibilnost više vozila. Inženjering mobilnosti mora uravnotežiti transportnost sa stabilnošću pod opterećenjem.

Dizajn sustava mobilnosti

Prijenosne jedinice koriste integrirane kotačiće (promjer 200 mm, kotači od poliuretana, dinamičko opterećenje od 500 kg) s mehaničkim padajućim stabilizatorima. Povlačenje kotačića i postavljanje dizalice moraju se odvijati jedno za drugim kako bi se spriječila nestabilnost.

Parametri prijenosnih dizala:

Protokoli provjere stabilnosti

Prijenosna dizala zahtijevaju ispitivanje prevrtanja prema ANSI/ALI ALCTV-2017. Granica stabilnosti zahtijeva da se jedinica odupire momentu prevrtanja kada je opterećena do 150% kapaciteta s platformom potpuno ispruženom i centriranom na rubu platforme.

Hidraulički podizni stol za skladište

Hidraulički podizni stol za skladište instalacije optimiziraju ergonomsko rukovanje materijalom, smanjujući rizik od ozljeda radnika uz povećanje učinkovitosti protoka. Vertikalni raspon kretanja i dimenzije platforme određuju prikladnost primjene.

Optimizacija rukovanja materijalom

Stolovi za podizanje eliminiraju ozljede pri savijanju i dizanju postavljanjem tereta na optimalnu radnu visinu (obično 750-950 mm za stojeće operacije, 650-750 mm za sjedeći rad). Integracija s transportnim sustavima zahtijeva precizno usklađivanje visine (±5 mm).

Naša serija pametne logističke opreme ispunjava ove zahtjeve, naširoko se koristi u industrijskim i komercijalnim poljima logistike. Konfiguracije platforme prilagođavaju se standardnim dimenzijama paleta (1200 × 1000 mm) s rasponom kapaciteta od 2000 do 4000 kg.

Razmatranja radnog ciklusa

Primjene u skladištu zahtijevaju dugotrajnost. Standardni rad (8 ciklusa/sat) koristi cilindre s jednostrukim djelovanjem s gravitacijskim spuštanjem. Primjene s visokim zahtjevima (20 ciklusa/sat) zahtijevaju cilindre s dvostrukim djelovanjem s električnim spuštanjem i hladnjake ulja za upravljanje toplinskim opterećenjima.

Proizvođač hidrauličkih dizala za teške uvjete rada

Odabir a proizvođač teških hidrauličkih dizala zahtijeva provjeru sposobnosti konstrukcijskog inženjeringa, kvalifikacija zavarivanja i sustava upravljanja kvalitetom. Nosive konstrukcije zahtijevaju rigorozne standarde izrade.

Inženjering čeličnih konstrukcija

Platforme za teške uvjete (kapaciteta 5000 kg) koriste Q345B konstrukcijski čelik (napon razvlačenja 345 MPa) s konstrukcijom kutijastog presjeka. Postupci zavarivanja slijede AWS D1.1 ili EN ISO 15614-1 sa 100% ultrazvučnim ispitivanjem kritičnih spojeva.

Zhejiang Wizplus Smart Equipment Ltd. osnovan je 2021. godine i nalazi se u provincijskoj zoni gospodarskog i tehnološkog razvoja okruga Deqing, grad Huzhou, provincija Zhejiang, Kina. Tvrtka se prostire na površini od 40.000 četvornih metara, uključujući tvornicu od 20.000 četvornih metara. Naša tvornica čeličnih konstrukcija visoka je 20 metara, a tvornica betonskih konstrukcija visoka je 11 metara, opremljena je dizalicama od 50 i 16 tona, posebno dizajniranim za proizvodnju velikih metalnih konstrukcijskih dijelova, a pogodna je za proizvodnju različitih veličina metalnih strukturalnih dijelova.

Specifikacije za teške uvjete proizvodnje:

Stručnost u dizajnu i proizvodnji

Imamo iskusan dizajnerski i proizvodni tim s profesionalcima koji su već desetljećima posvećeni industriji. To je tvrtka za proizvodnju opreme koja integrira istraživanje i razvoj, dizajn i proizvodnju. Strukturalni proračuni slijede standarde FEM 1.001 i EN 1993 (Eurocode 3), s analizom konačnih elemenata koja potvrđuje koncentracije naprezanja na kritičnim spojevima.

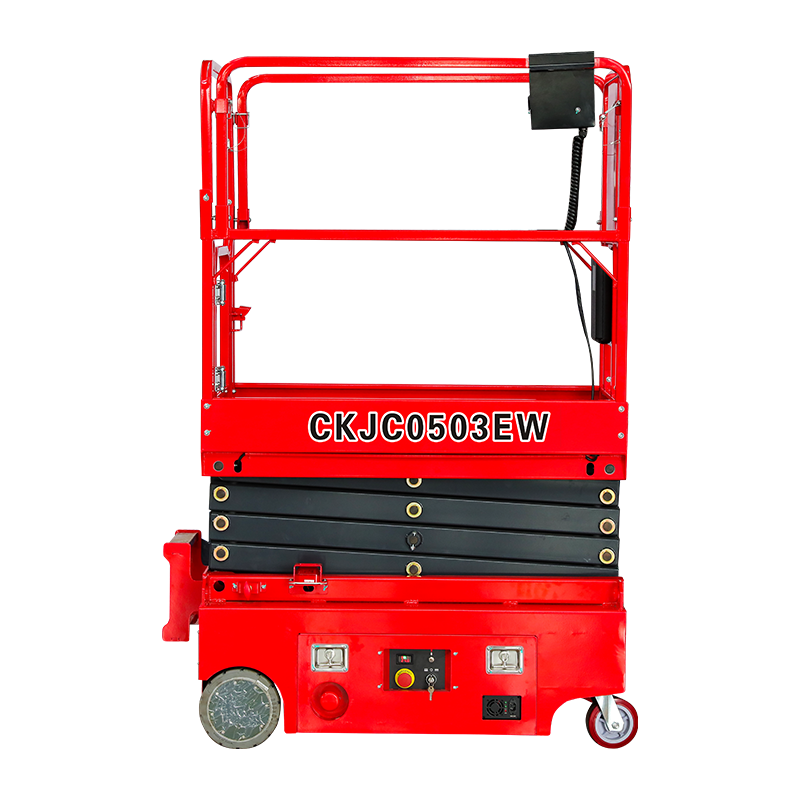

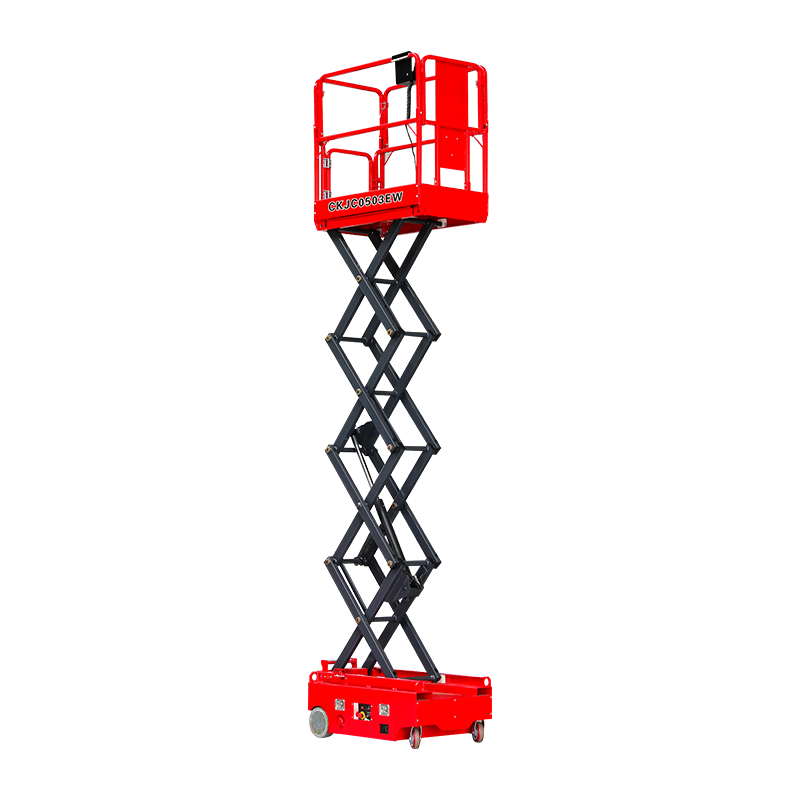

Hidraulična dizalica sa škarama za industrijsku upotrebu

Hidraulična dizalica na škare za industrijsku upotrebu koristi povezane paralelogramske mehanizme za postizanje okomitog kretanja uz visoku stabilnost. Geometrija škara određuje omjer podizanja i zahtjeve sile.

Kinematika škarastog mehanizma

Dizala sa škarama koriste više povezanih krakova pantografa. Mehanička prednost varira s ekstenzijom: uvučeni položaj zahtijeva maksimalnu silu (mala mehanička prednost), dok produženi položaj radi pri smanjenom tlaku (velika mehanička prednost).

Analiza konfiguracije škara:

Integracija zračne radne platforme

Proizvodi naše tvrtke pokrivaju niz profesionalne visokotehnološke opreme, kao što su radne platforme u zraku, pametna logistika i pametna poljoprivreda, koja se široko koristi u mnogim područjima kao što su građevinarstvo, industrijska i komercijalna logistika, poljoprivreda. Dizala sa škarama za rad u zraku uključuju zaštitne ograde (1100 mm visine), nožne daske (150 mm) i sustave za hitno spuštanje. Niveliranje platforme održava nagib od ±1,5° preko punog izvlačenja.

Napredne proizvodne mogućnosti

Proizvodna oprema i preciznost

Kvaliteta proizvodnje ovisi o sposobnosti opreme i kontroli procesa. Lasersko rezanje velike snage osigurava kvalitetu rubova za zavarene sklopove, dok robotsko zavarivanje održava dosljednost u proizvodnim serijama.

Tvrtka je opremljena raznim vrhunskim proizvodnim pogonima, uključujući laserske strojeve za rezanje velike snage od 12000 W, potpuno automatske laserske strojeve za rezanje cijevi od 4000 W, CNC strojeve za savijanje od 300 tona, potpuno CNC inteligentne strojeve za savijanje cijevi, liniju za sklapanje robota za zavarivanje, CNC tokarilice, veliku inteligentnu liniju za lakiranje s mogućnošću prskanja boje, prskanja plastike i elektroforeza na velikoj opremi, kao i pojačani ispitni i eksperimentalni centar za razne proizvode i pribor.

Specifikacije procesa proizvodnje:

Infrastruktura za testiranje i provjeru valjanosti

Naša pojačana oprema za testiranje i eksperimentalni centar potvrđuju performanse proizvoda ispitivanjem statičkog opterećenja (125% nazivnog kapaciteta), dinamičkim ciklusima (10.000 ciklusa) i izloženošću okolišu (slani sprej, ciklusi temperature).

Prisutnost i podrška na globalnom tržištu

Međunarodna distribucija i servis

Izvozna tržišta zahtijevaju usklađenost s regionalnim standardima (oznaka CE za Europu, ANSI za Sjevernu Ameriku, AS za Australiju). Paketi dokumentacije uključuju konstrukcijske proračune, postupke zavarivanja i certifikacije materijala.

Proizvodi tvrtke izvoze se u mnoge zemlje i regije kao što su Europa, Amerika, Bliski Istok i Jugoistočna Azija, te su dobili dosljedna priznanja međunarodnih klijenata. Istovremeno, tvrtka aktivno razvija domaće tržište, ima stotine distributera, te ima kompletnu mrežu prodajnih i postprodajnih usluga.

Tehnička podrška nakon prodaje

Sveobuhvatne servisne mreže osiguravaju dostupnost rezervnih dijelova (10-godišnja obveza za kritične komponente), tehničku dokumentaciju i servisnu podršku na terenu. Mogućnosti daljinske dijagnostike omogućuju rješavanje problema putem sustava hidrauličkog nadzora koji podržavaju IoT.

Tvrtka se oduvijek pridržavala temeljnih koncepata profesionalizma, inovativnosti, integriteta i učinkovitosti, aktivno reagirajući na nove razvojne koncepte kao što su zeleni i niskougljični, inzistirajući na konceptima dizajna proizvoda elektrifikacije, ekološki prihvatljivije i inteligencije te sveobuhvatno poboljšavajući kvalitetu proizvoda tvrtke. Iskreno pozdravljamo korisnike i prijatelje u zemlji i inozemstvu da posjete tvrtku radi komunikacije i suradnje. Promicajmo visoku razinu razvoja industrije radova iz zraka i zajedno stvorimo bolju budućnost.

Često postavljana pitanja

Kako se provjerava nosivost i koji se sigurnosni čimbenici primjenjuju na dizajn hidrauličkog dizala?

Nazivni kapacitet određen je statičkim ispitivanjem pri 125% nazivnog opterećenja (prema EN 1494 ili ASME B30.1), nakon čega slijedi dinamičko ispitivanje pri 110% nazivnog opterećenja kroz pune cikluse putovanja. Strukturni dizajn uključuje faktore sigurnosti od 2,0 za čelične komponente (na bazi granice razvlačenja) i 3,0 za hidrauličke cilindre (na bazi tlaka pucanja). Proizvođač hidrauličkih dizala za teške uvjete rada certificiranje zahtijeva prisustvo treće strane ovim testovima. Naš ispitni centar provodi 100% tlačno ispitivanje cilindara pri 1,5x radnom tlaku prije sastavljanja.

Koje su specifikacije hidrauličke tekućine potrebne i koliko često treba održavati?

Standardne primjene koriste hidrauličko ulje ISO VG 46 s indeksom viskoznosti >95. Niskotemperaturna okruženja (-20°C) zahtijevaju VG 32, dok visokotemperaturne operacije (>60°C ambijentalne) imaju koristi od VG 68. Analiza tekućine treba se provoditi svakih 2000 radnih sati ili godišnje, provjeravajući kontaminaciju česticama (ISO 4406 18/16/13 max), sadržaj vode (<0,1%) i oksidaciju (kiselinski broj <0,5 mg). KOH/g). Elementi filtera zahtijevaju zamjenu nakon 500 sati ili kada diferencijalni tlak prijeđe 0,5 bara.

Mogu li se hidraulične dizalice sa škarama prilagoditi za specijalizirane industrijske primjene?

Da, hidraulična dizalica na škare za industrijsku upotrebu prilagodba uključuje dimenzije platforme (do 6 m × 3 m), povećanja kapaciteta (do 20 000 kg), specijalizirane premaze (nehrđajući čelik za preradu hrane, otporan na eksploziju za opasna područja) i značajke integracije (valjkasti transporteri, okretne ploče, nagibne funkcije). Prilagođeni podizni stolovi za automatizaciju skladišta mogu uključivati ​​automatizirano pozicioniranje (točnost ±2 mm) i integraciju s WCS-om (Skladišni kontrolni sustavi). Vrijeme razvoja za prilagođene dizajne kreće se od 8 do 12 tjedana nakon odobrenja dizajna.

Koji se zahtjevi za betonske temelje primjenjuju na stalne instalacije hidrauličkih dizala?

Dvostruki hidraulični lift za autoservis instalacije zahtijevaju minimalnu debljinu betona od 200 mm pri tlačnoj čvrstoći od 3000 psi (20,7 MPa), s 1% armature. Dizala s četiri stupa mogu koristiti nadgradne konfiguracije s odgovarajućim opterećenjem poda (minimalno 150 mm betona). Nosivost tla mora biti veća od 150 kPa; loši uvjeti tla zahtijevaju projektirane temelje. Anker vijci (M16-M24, stupanj 8.8) zahtijevaju ugradnju epoksida s minimalnom dubinom utiskivanja od 100 mm. Verifikacija nakon ugradnje uključuje ispitivanje povlačenja pri 50% opterećenja popuštanja vijka.

Kako prijenosna hidraulička dizala održavaju stabilnost bez trajnog sidrenja?

Prijenosni hidraulički lift za garažu stabilnost se oslanja na dizajn s niskim težištem i proširene dimenzije baze. Stabilizacijske dizalice (vijčane ili hidraulične) prenose opterećenje izravno na pod, zaobilazeći kotače tijekom podizanja. Proračuni stabilnosti osiguravaju da moment prevrtanja (opterećenje × vodoravna udaljenost od središta) ostane ispod 75 % momenta otpora (jedinička težina × polumjer baze). Sustavi blokiranja sprječavaju rad dizala osim ako svi stabilizatori nisu potpuno postavljeni i potvrđeni preko graničnih prekidača. Opterećenje poda ne smije prelaziti 3,5 MPa kako bi se spriječilo drobljenje betona.

Reference

• Američki nacionalni institut za standarde. (2019). ANSI/ALI ALCTV-2017 Američka nacionalna norma za automobilska dizala—Sigurnosni zahtjevi za konstrukciju, ispitivanje i validaciju . Chicago, IL: Automotive Lift Institute.
• Europski odbor za standardizaciju. (2020). EN 1494:2000 A1:2008 Pokretne ili pomične dizalice i pripadajuća oprema za dizanje . Bruxelles: CEN.
• Američko društvo inženjera strojarstva. (2018). ASME B30.1-2018 Dizalice, industrijski valjci, zračni kotači i hidraulični portali . New York: ASME.
• Međunarodna organizacija za standardizaciju. (2015). ISO 4413:2010 Snaga hidrauličkog fluida - Opća pravila i sigurnosni zahtjevi za sustave i njihove komponente . Ženeva: ISO.
• Europski odbor za standardizaciju. (2005). EN 1993-1-1:2005 Eurokod 3: Projektiranje čeličnih konstrukcija - Dio 1-1: Opća pravila i pravila za zgrade . Bruxelles: CEN.
• Deutsche Gesetzliche Unfallversicherung. (2023). DGUV informacije 208-008: Hidraulična dizala—Inspekcija i ispitivanje . Berlin: DGUV.
